Po co mrożą grunt za tunelem?

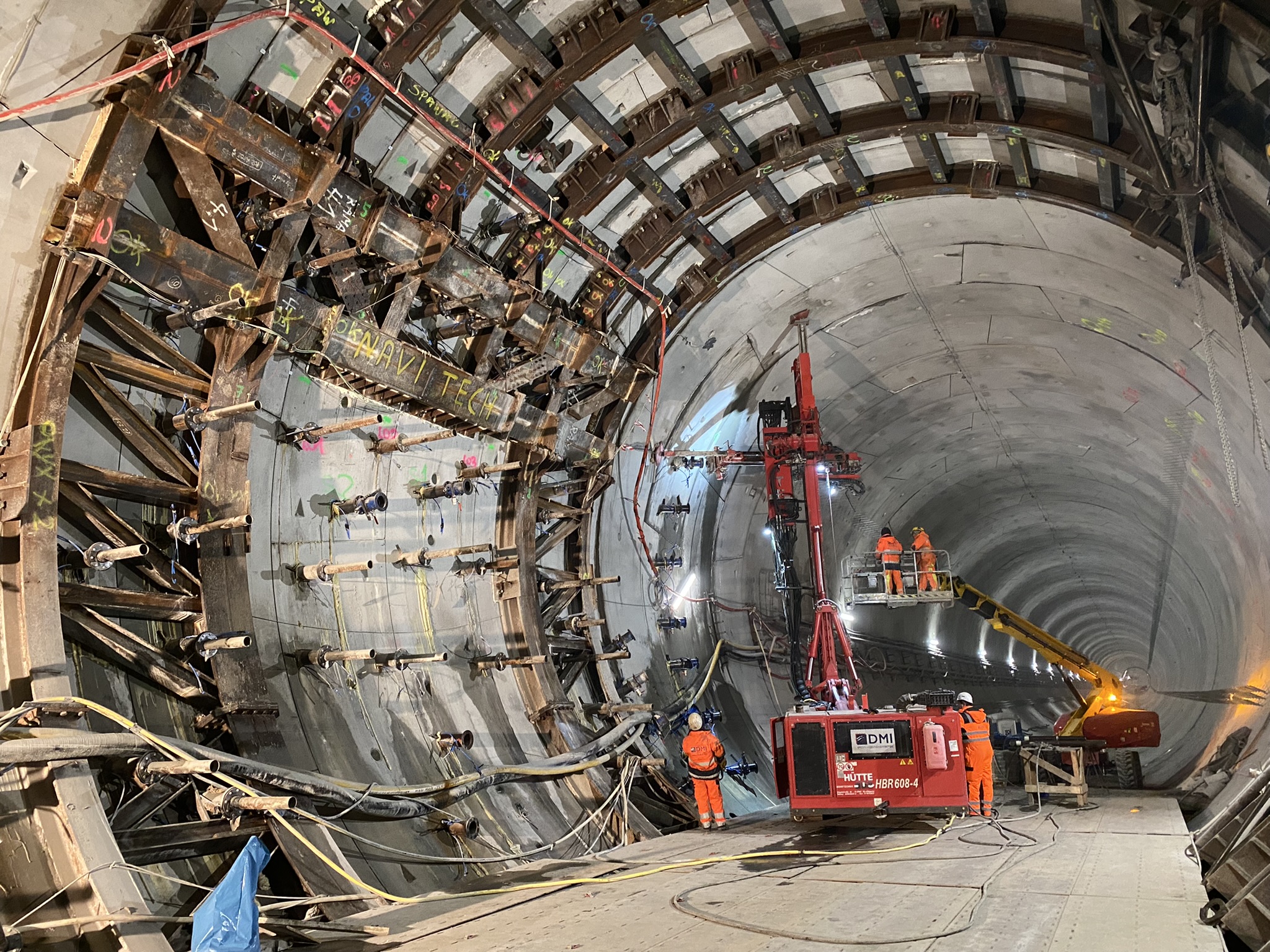

Dwie z sześciu dróg ewakuacyjnych w podwodnym tunelu pomiędzy wyspami Uznam i Wolin będą w części przebiegały poza obudową samego tunelu. Wykonawca wykonał już odwierty technologiczne przez betonową obudowę tunelu i rozpoczyna mrożenie gruntu dla obydwu wyjść ewakuacyjnych.
Ten skomplikowany proces to jedno z największych wyzwań na budowie tunelu pod Świną łączącego wyspy Uznam i Wolin.
Jak drążenie w lodzie
- To trochę tak, jakbyśmy drążyli w ścianie igloo albo lodowcu – mówią inżynierowie chcąc przybliżyć technologię budowy dwóch dróg ewakuacyjnych. – Grunt poza tunelem musi być zmrożony jak lód, abyśmy mogli się poprowadzić w nim drogę ewakuacyjną.
Mrożenie pozwalające na rozpoczęcie wykopu potrwa około 40 dni. Ale to nie wszystko. Bo grunt będzie mrożony także i później, podczas przebijania się przez obudowę tunelu i budowę konstrukcji dróg ewakuacyjnych. To kolejnych około 100 dni.
Pierwsze nazywa się mrożeniem aktywnym. Z kolei to drugie, podtrzymujące niską temperaturę – pasywnym.
Grunt zamrozi solanka
Zasada sztucznego zamrażania polega na ciągłym przenoszeniu ciepła z gruntu do atmosfery. Grunt stopniowo ulega ochłodzeniu, a woda wypełniająca jego pory zostaje zamrożona, tworząc warstwę lodu. Docelowo zamrożony grunt zamienia się
w wodoszczelną bryłę.

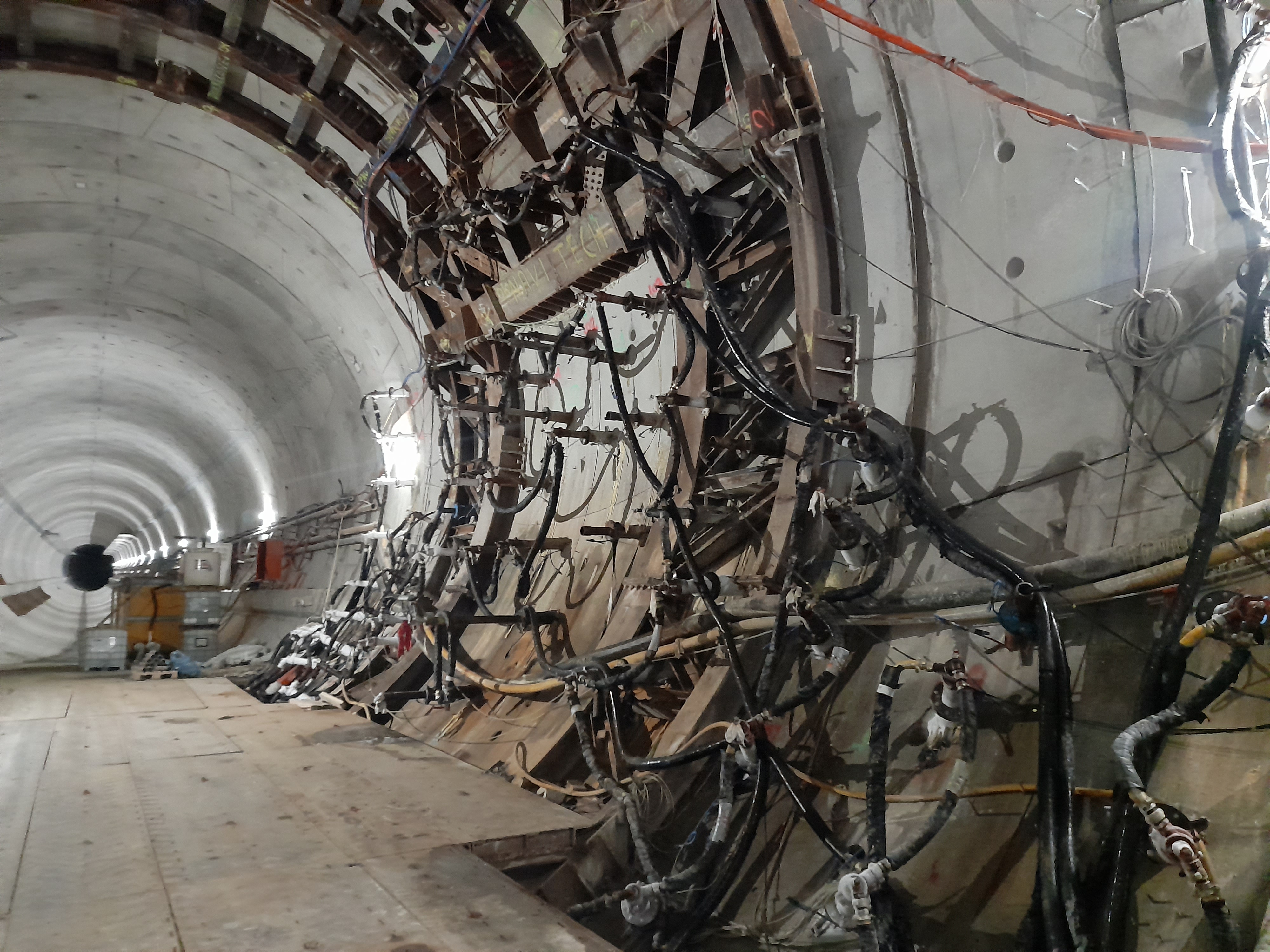

- Zamrażanie przeprowadza się przez przepuszczanie płynu chłodzącego (roztworu solanki) przez system rur - mówi Jacek Król, Inżynier Rezydent z konsorcjum SWECO/Lafrentz, które prowadzi nadzór nad inwestycją. - Schłodzony do minus 35 stopni Celsjusza roztwór solanki będzie krążył w zamkniętym systemie rur i przenosił ciepło z gruntu do instalacji, a następnie do atmosfery.
– Najtrudniejsze w całym procesie budowy wyjść ewakuacyjnych jest uzyskanie w zakładanym czasie pełnego szczelnego płaszcza mrożeniowego, potem utrzymanie tego płaszcza w czasie prowadzenia robót ziemnych i wykonywania obudowy wykopu – dodaje Jacek Król.
O samej ewakuacji
Tunel w Świnoujściu będzie wyposażony w 6 dróg ewakuacyjnych. W przypadku ewakuacji kierowcy i pasażerowie zostaną pokierowani znakami zmiennej treści (znaki, na których wyświetlane będą aktualne informacje) oraz komunikatami głosowymi do właściwej drogi ewakuacji.

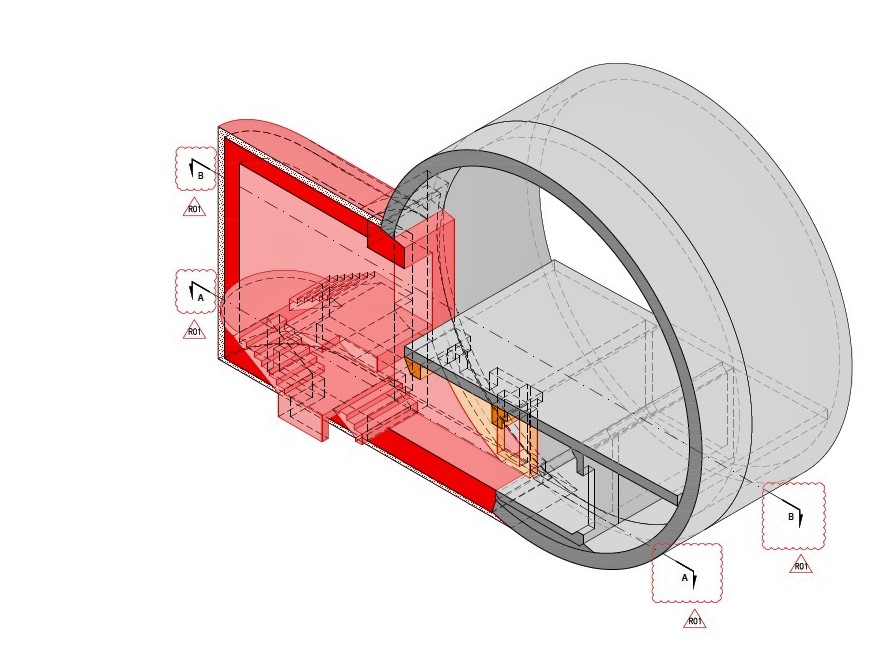

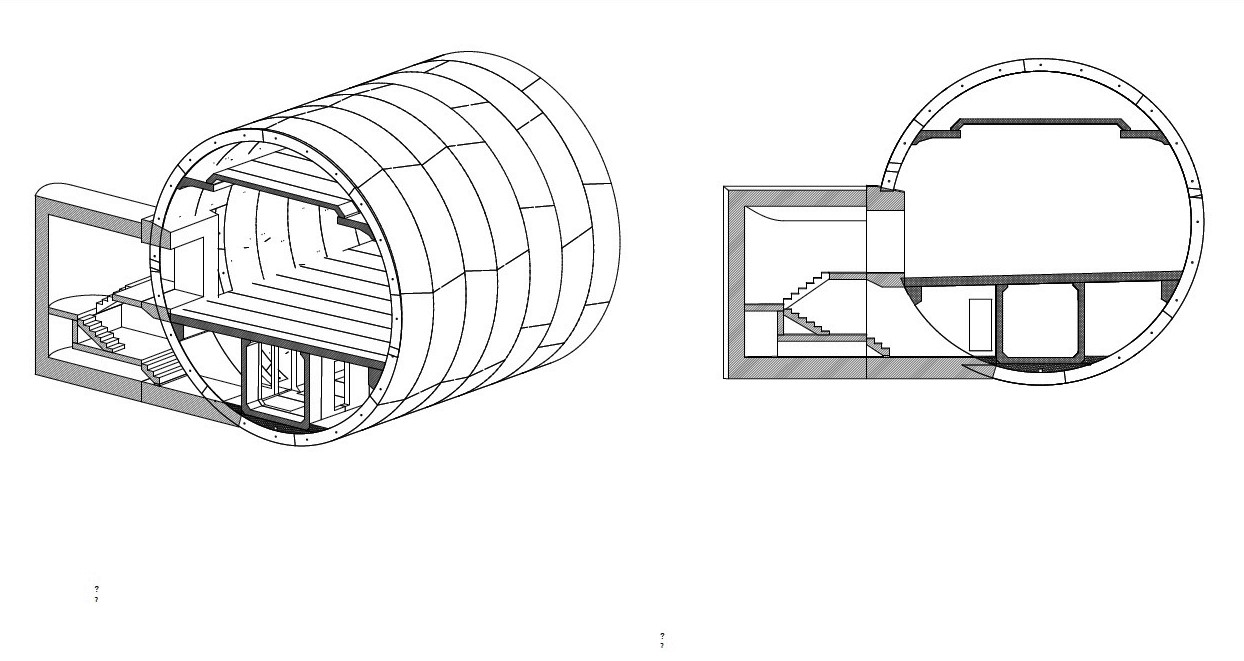

Z części tunelu biegnącego pod Świną podróżni udadzą się
do jednego z dwóch wyjść ewakuacyjnych prowadzących
do galerii znajdującej się pod konstrukcją jezdni. Następnie
po pokonaniu drogi do komory startowej lub odbiorczej, klatką schodową wyjdą na powierzchnię.
Ewakuacja z pozostałych odcinków odbędzie się bezpośrednio poprzez klatki schodowe w obecnej komorze startowej
i odbiorczej lub bezpośrednio na powierzchnię odcinkami ramp (dróg) najazdowych do tunelu.
Powstający pod cieśniną Świny tunel jest jednorurowy.
W każdym kierunku będzie po jednym pasie ruchu o szerokości 3,5 metra oraz pasy awaryjne po 2 metry szerokości. Łączna długość tunelu i dróg dojazdowych to prawie 3,2 kilometra długości.
mat. Urząd Miasta Świnoujście/Sweco
fot. PORR S.A.
